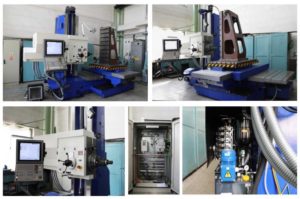

Technická specifikace horizontální vyvrtávačky
WH 10 CNC
po provedené generální opravě a modernizaci
K dodání 3/23 v provedení:
– Heidenhain TNC640: cena k jednání 5.155.000,-Kč + DPH
– Heidenhain TNC620: cena k jednání 4.795.000,-Kč + DPH
Stroj s celkem 5 osami, z toho 4 řízenými a 1 ruční (výsuv pinoly):
X … příčný pojezd stolu
Y … svislý pojezd vřeteníku po stojanu
Z … podélný pojezd stolu v ose nástroje
W …výsuv pinoly z vřeteníku
B … otáčení otočného stolu
a orientovaným vřetenem S ( řídicí systém zná polohu natočení vřetena ).
| Automatický režim | |
| ■ Automatické polohování podle CNC programu: | ve 4 osách – X, Y, Z, B |
| ■ Současné obrábění podle CNC programu: | ve 3 osách – X, Y, Z |
| Ruční režim | |
| ■ Ruční režim s motorovým pojezdem: | ve 4 osách – X, Y, Z, B |
| ■ Ruční režim s manuálním pojezdem s číslicovým odměřováním polohy: | v ose W (výjezd pinoly otáčením ručního kola; poloha odměřovaná) |
Sloup, lože, saně stojanu, stolu a vřeteníku, otočný stůl
Lože os X, Y a Z jsou přebroušeny a na ně jsou nalícovány saně. Nalícování provedeno podlitím saní kluznou hmotou Garex, část vřeteníku „Y“ vylepením kluznou hmotou Biplast.
Vodicí klíny jsou znovu nalícovány.
Otočný stůl je přebroušen a znovu nalícován.
Poté provedena obnova geometrie stroje.
Vřeteník
Kompletně opraven, vyměněna všechna ložiska, pracovní výsuvné vřeteno nové, repase pinoly, upínání nástroje talířovými pružinami, příprava pro vnitřní chlazení nástroje středem vřetena.
Osazení přídavného zařízení chlazení oleje vřeteníku pro stabilizaci teploty.
Posuvové šrouby
Nové kuličkové šrouby os X a Z, trapézový šroub Y nahrazen novým kuličkovým šroubem, šroub W repasován, nová ložiska uložení všech šroubů (v ose X, Y a Z nová konstrukce uložení – ZARN).
Mazání
Provedena rekonstrukce mazacího systému včetně osazení dávkovačů, nové rozvody – náhrada trubek za PVC hadice, nový agregát SEO 8M Tribotech.
Hydraulika
Kompletní nový hydraulický agregát, nové rozvody.
Teleskopické kryty
Dodávka a osazení všech nových teleskopických krytů.
Náhony jednotlivých os
Pohonové šrouby X, Y, Z a B jsou poháněny samostatnými náhony pomocí ozubených řemenů přes instalované ložiskové domečky a příruby pro uchycení servomotorů.
Povrchová úprava
Antikorozní olejovzdorný nátěr vnitřních ploch, vytmelení a vybroušení vnějších ploch včetně aplikace polyuretanového nátěru v odstínu RAL 5002 + RAL 9002.
Řídicí systém
Osazení řídicím systémem Heidenhain TNC640 s barevným 19″ TFT monitorem. Ovládací panel Heidenhain s integrovaným strojním panelem. Ruční kolečko s propojením na ovládacím panelu.
Opce s možností dodávky spínací 3D obrobkové sondy
Bezdrátová sonda typ TS 460 včetně příslušenství
Drátová sonda typ TT 160 včetně příslušenství
Rozvaděč
Nová skříň TVD vybavená chladicím výměníkem vzduch-vzduch, nová náplň rozvaděče prvky Eaton, Schneider, Elektro Bečov.
Pohony
Frekvenční měnič YASKAWA s asychronním motorem Siemens (22,0 kW) pro pohon vřetena.
Digitální servopohony Heidenhain s motory Siemens pro osy X, Y, Z a B.
Odměřování
Lineární optické snímače polohy Heidenhain LS 187C pro osy X,Y a Z.
Rotační snímač polohy Heidenhain ROD 486 pro osu B (otočný stůl).
Lineární magnetický snímač ELGO pro osu W.
Rotační snímač polohy Heidenhain pro vřeteno.
Kabeláž, kabelová vedení
Kompletně nová kabeláž stroje.
Nová kabelová vedení (šlepy) IGUS a LAPP.
Technické parametry horizontální vyvrtávačky WH 10 CNC
| Celková GO s modernizací: | 10/2020 |
| Výrobce: | TOS VARNSDORF |
| Technický stav: | 100% |
| Řídící systém: | HEIDENHAIN TNC 640 |
| Pohony: | digitální |
| Průměr pracovního vřetene: | 100 mm |
| Kuželová dutina vřetena: | ISO 50 |
| Otáčky vřetene: | 10 – 1800 min-1 |
| Výkon hlavního motoru: | 22 kW |
| Příčný pojezd stolu X: | 1250 mm |
| Podélný pojezd Z: | 970 mm |
| Svislý pojezd Y: | 1120 mm |
| Výsuv vřetene W: | 630 mm |
| Rychloposuvy v souřadnicích X,Y,Z,W: | 8000 mm. min-1 |
| Upínací plocha stolu: | 1000 x 1120 mm |
| Maximální hmotnost obrobku: | 3000 kg |
| Hmotnost stroje: | 13.400 kg |
Nabízené provedení s osazením řídicího systému Heidenhain TNC 640, novým odměřováním Heidenhain, novými digitálními pohony se samostatnými náhony 4 os (X,Y,Z a B) zajišťuje souvislé řízení ve 3 osách, odměřování v 5-ti osách včetně orientovaného stopu vřetene.
Nabízíme i možnost dodávky tohoto stroje výměnným způsobem s úpravou (odpočtem) ceny podle skutečného technického stavu a opotřebení Vašeho stroje – vše podle vzájemné dohody.
Další informace Vám rádi poskytnou pracovníci naší společnosti na těchto kontaktech:
| František Chupík manažer servisu a oprav 00420 603 254 395 00420 571 815 285 chupik@alsymon.cz |
Ing. Milan Vindiš obchodní ředitel 00420 603 828 722 vindis@alsymon.cz |
Dana Synková sekretariát 00420 571 815 280 info@alsymon.cz |
Technická specifikace ke stažení: WH 10 CNC parametry
